DT92A Termostato digital y receptor

¿Cuándo elegir un termostato digital como el DT92A?

Elegiremos este conjunto porque está compuesto de un termostato DT92A alimentado a pilas y de un receptor BDR91 alimentado a la red que se comunican entre sí, de forma bidireccional, para controlar un sistema de calefacción como una caldera, una bomba o una válvula de zona. Esta comunicación permite al termostato de ambiente mostrar información del módulo relé, como el estado actual del relé o la perdida de comunicación, además de permitir al termostato mostrar la potencia de la señal que el módulo relé está recibiendo.

También lo elegiremos por su eficiencia energética que se consigue mediante un control de funcionamiento TPI y el botón ECO de ahorro de energía. También por su avanzado control que se adapta al entorno mediante autoaprendizaje y garantiza un control ajustado de temperatura con el uso mínimo de energía tanto en modo calefacción como en modo refrigeración.

Se instala en la pared o sobre una caja de conexiones eléctricas. El DT92 es solo para conexión fija y debe ser instalado de acuerdo con la normativa vigente. Funciona con pilas alcalinas 2 x AA (LR6) con una duración estimada de entre 2 y 4 años. La duración del relé se estima en un mínimo de 100.000 operaciones.

El termostato tiene un diseño plano y moderno que complementa cualquier estilo de decoración, con características tanto para usuarios como para instaladores. Entre sus funciones encontramos la posibilidad de ajustar los límites de temperatura ambiente máxima y mínima, posibilidad de cambio de calefacción a refrigeración y viceversa, botón ECO de ahorro de energía para cambiar a una temperatura inferior durante un tiempo de su elección entre 1 y 24 horas, mostrando el tiempo restante.

También dispone de función anti hielo ajustable de 5ºC a 16ºC o paro total. El almacenamiento NVRAM de los parámetros de ajuste asegura que nunca se borren.

La comunicación entre ambos aparatos es bidireccional radio frecuencia en la banda de 868MHz, con un alcance típico de 30m en un entorno residencial. La comunicación realiza test de transmisión y potencia de señal para asegurar una buena ubicación del termostato. Dispone de un modo especial “a prueba de fallos” para pérdidas de comunicación temporales.

El modo Instalador permite ajustar el termostato a la aplicación y a las necesidades del usuario.

Dispone de control TPI (Tiempo Proporcional e Integral) o histéresis de 0,5ºC y trabaja en un rango de temperatura de entre 5 y 35ºC con incrementos de 0,5ºC. La pantalla es amplia de alto contraste con caracteres fáciles de leer. Incluye un soporte de sobremesa.

Principales características del termostato digital DT92A

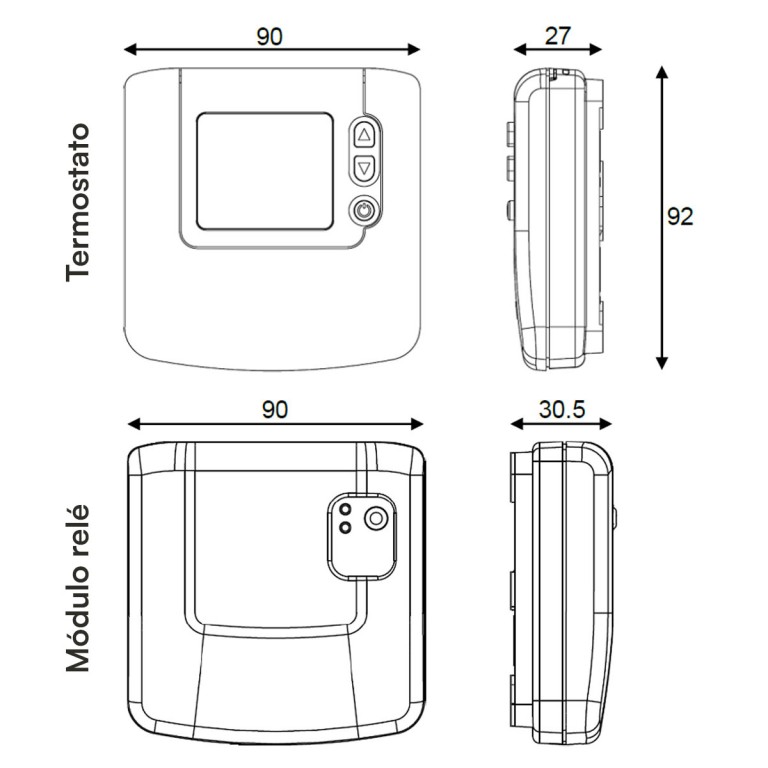

• Medidas termostato: 90 x 27 x 92mm.
• Medidas módulo relé: 90 x 30,5 x 92mm.
• Ahorro de energía mediante control TPI.
• Avanzado control que se adapta al entorno mediante autoaprendizaje y garantiza un control ajustado de temperatura con el uso mínimo de energía.
• Diseño plano y moderno.
• Amplia pantalla de alto contraste con caracteres fáciles de leer.
• Simple interfaz de usuario
• El procedimiento de ajuste de temperatura elimina el riesgo de cambios accidentales del punto de consigna.
• La pantalla muestra la temperatura ambiente, con la opción de consultar la de consigna.
• Ajuste de 5°C a 35°C con incrementos de 0.5°C.
• Selección de temperatura usando los botones arriba y abajo.
• Botón de paro que permite el apagado con protección antihielo.
• Antihielo ajustable de 5°C a 16°C o paro total.
• Alimentación con pilas alcalinas 2 x AA (LR6).
• Más de 4 años de duración de las pilas (mínimo 2 años), con aviso de batería baja.
• Fácil cambio de pilas desmontando la cubierta.
• El modo Instalador permite ajustar el termostato a la aplicación y a las necesidades del usuario.
• Almacenamiento NVRAM de los parámetros de ajuste que asegura que nunca se borren.
• Posibilidad de ajustar los límites de temperatura ambiente máxima y mínima.
• Contacto 24…230Vac SPDT libre de potencial para instalación simple a dos hilos.
• Corriente máxima 8 A resistivos, 3 A inductivos.
• Montaje sobre pared o caja de empalme.
• Autodiagnóstico de avería del sensor.
• Posibilidad de cambio calefacción/refrigeración.

¿Cómo instalar el termostato digital DT92A?

El DT92 es para usarlo en ambientes domésticos normales, y por ello ha de ser colocado en el interior de la casa o el edificio donde el rango de temperatura ambiente sea de 0 a 40°C. Evite los lugares con altos niveles de condensación de humedad.

Como elemento de control de la temperatura del sistema, el DT92 debe situarse en un lugar con buena circulación de aire, a una temperatura ambiente media y en una pared interior de 1.2 a 1.5m del suelo.

NO sitúe el termostato cerca de fuentes de calor (radiadores, salidas de aire caliente, TV o luces), cerca de puertas, ventanas o expuesto a la luz directa del sol.

DT92 ha de ser montado directamente a pared o sobre una caja de conexiones eléctricas. La unidad se suministra en 2 mitades, para facilitar la colocación del soporte de cableado.

DT92 es solo para conexión fija y debe ser instalado de acuerdo con la normativa vigente. Asegúrese que la conexión a la red eléctrica es a través de un fusible de no más de 8 amperios y con un interruptor de separación de contactos de al menos 3mm entre polos (Clase “A”).

Después de completar el cableado, la parte frontal se fija a la parte posterior con un movimiento de bisagra hasta que quede fijada en su sitio.
